Z型多回转阀门电动装置产品详情
Z型多回转阀门电动装置，简称Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
       本系列电装具有功能全，性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
      本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分：有户外型和隔爆型；
按控制方式分：有常规型、整体型和整体调节型。按连接型式分：有转矩型、电站型和推力型。

Z60W整体型多回转阀门电动装置	Z30W户外型多回转阀门电动装置	Z60B/Z整体隔爆型多回转阀门电动装置	Z整体防爆型多回转阀门电动装置

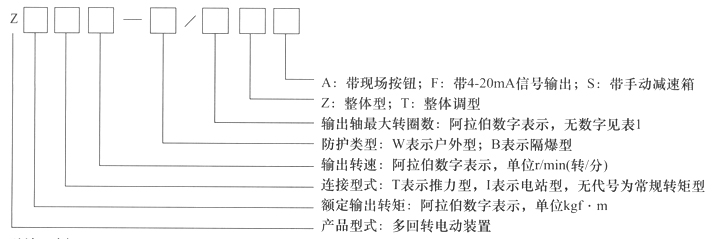

 Z型多回转阀门电动装置型号表示方法

 型号示例：
1、Z301-18W：多回转电动装置，输出转矩300N.m(30kgf.m)，电站型接口，输出转速18r/min，***转圈数60，常规，三相380V（50Hz）
2、Z45T-24B/S：多回转电动装置，输出转矩450N.m（45kgf.m），推力型接口，输出转速24r/min，***转圈数120，隔爆型，带手动减速箱。
3、Z120-24W/240T：多回转电动装置，输出转矩1200N.m(120kgf.m)，转矩型接口，输出转速24r/min，***转圈数240圈，整体调节型。

Z型多回转阀门电动装置工作环境和主要技术参数
电源：
常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）
工作环境
工作温度：-20~+60℃（特殊订货-40~+80℃）
相对湿度：≤95%（25℃时）
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有d Ⅰ和d ⅡBT4两种，d Ⅰ适用于煤矿非采掘工作面，d ⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：IP55（特殊订货）
工作制：短时10分钟（特殊订货30分钟）
型号规格和主要性能

 Z型多回转阀门电动装置外形及连接尺寸

 Z型多回转阀门电动装置与阀门连接的结构示意图及尺寸

Z型多回转阀门电动装置电气控制原理图和接线
常规型电气原理图

常规户外型及隔爆型电动装置端子接线图

 整体型电气原理图

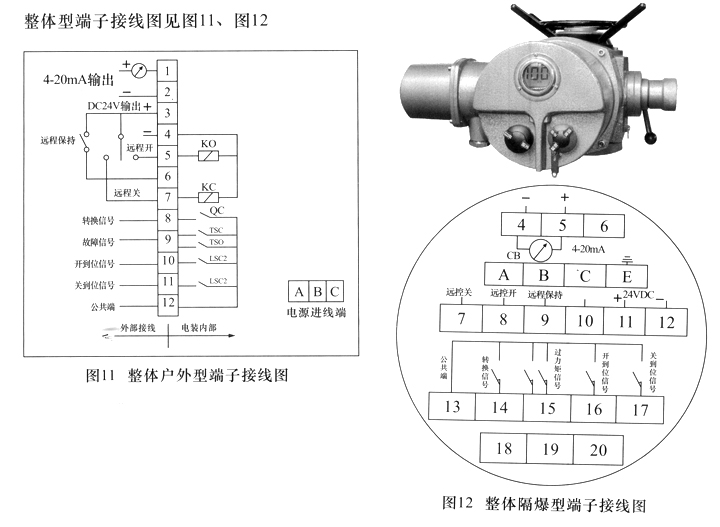

整体型端子接线图

整体调节型电气原理图

整体调节型端子接线图
